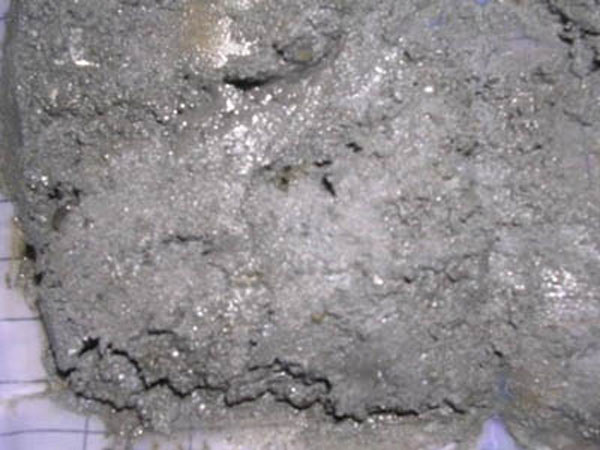

对于波峰焊中所说的锡渣过多，首先要分清楚锡渣是否正常，一般情况下黑色粉末状的锡渣是正常的，而豆腐状的锡渣却不正常。针对不正常的豆腐状锡渣的产生原因有如下几点：
1、主要原因是波峰炉设备的问题：目前市场上部分波峰炉的设计都不够理想，波峰太高，峰台过宽、双波峰炉靠得太近以及选用旋转泵而造成得。波峰太高，焊料从峰顶掉下来的时候，温度降低偏差比较大，焊料混合着空气冲进锡炉中造成氧化和半溶解现象，导致锡渣的产生。旋转泵没有做好预防措施，不断的把锡渣压到炉中，回圈的连锁反应加激锡渣产生。
2、波峰焊的温度一般都控制得比较低，一般为280℃±5℃(针对无铅SN-CU0.7的锡条来说)，而这个温度是焊料过程之中所要求的基本要达到的温度，温度偏低锡不能达到一个很好的溶解，间接造成锡渣过多。
3、人为的关系，在适当的时候加锡条也是很关键的，加锡条的适当时候是始终保持锡面和峰顶的距离要短。
4、有没有经常清理锡渣，使峰顶掉下来的焊锡能尽快进入炉中，而不是留在锡渣上面，受热不均匀，也会造成锡渣过多。
5、平时的清炉也是很关键，长时间没有清炉，炉中的杂质含量偏高，也是造成锡渣过多的原因之一为解决波峰焊锡渣过多，含铜量超标的原因，请定期清炉，大约每半年或一年换一次新锡较适宜。(换锡：即把波峰焊里的锡全部清出来，清洗干净锡炉的每个部件，再装上每个部件，加新的锡条即可)!
